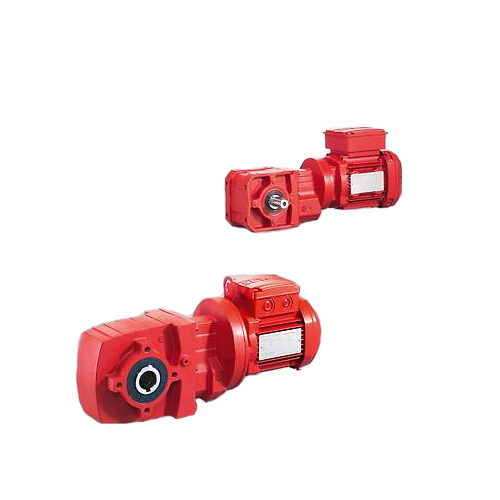

W 系列直角減速機
W系列斜齒輪減速器的特點是無磨損的齒形。它有穩定的動力傳輸，輸送機系統的速度調節穩定。
W系列直角減速機輸出扭矩可以選擇180 Nm，功率范圍為0.09 kW至3 kW。
鋼對鋼物料組合和特殊齒面嚙合允許減速機設計緊湊，從而節省安裝空間。
減速機采用鋁制殼體，重量輕。而且得益于特殊的齒輪和終身潤滑，維護量低，可以長期可靠運行。毫不妥協：SPIROPLAN®減速器適用于大多數的驅動任務，這要?dú)w功于其多種設計方案。
運用模塊化概念，將W系列減速機與交流電機相連，組合形成W..DR..SPIROPLAN® 直角減速電機，以及與伺服電機相連，組合形成 W..CMP SPIROPLAN® 直角伺服減速電機 。您也可以單獨選擇符合您要求的 交流電機 或 伺服電機。
直角減速機產品特點
1.無磨損SPIROPLAN® 傳動裝置（鋼對鋼物料組合）和特殊齒面嚙合
2.優化機械效率，減少能源消耗
3.防振運行/操作
4.減速機速比小，實現高電機功率和高 速度
5.輕質鋁箱體
安裝
底腳和面的安裝孔間距相同，因此可以提供多種安裝位置
W10, W20, W30規格減速機安裝: 潤滑油加注量與這些產品的安裝位置無關
技術數據
|
參數 |
單位 |
規格 10, 20, 30, 37, 47 |
規格W10 |
規格W20 |
規格W30 |
規格W37 |
規格W47 |
|
減速機速比 |
i |
3.20 – 75.00 |
6.75 – 75.00 |
6.57 – 75.00 |
6.57 – 75.00 |
3.20 – 69.05 |
3.27 – 74.98 |
|
輸出扭矩 |
Nm |
25 – 180 |
25 |
40 |
70 |
110 |
180 |
|
電機功率范圍 |
kW |
0.09 – 3.0 |
0.09 – 0.12 |
0.12 – 0.37 |
0.12 – 0.75 |
0.12 – 1.5 |
0.12 – 3.0 |
可用變體
1.底腳或法蘭安裝
2.B5或B14法蘭安裝
3.實心軸或空心軸
4.轉接器安裝
異步電機安裝
1.對于W10, W20, W30規格減速機: 電機直連安裝
2.對于W37, W47規格減速機:電機法蘭安裝
可用選件
1.MOVIMOT® 變體, 如作為帶集成式變頻器的直角減速機
2.MOVI-SWITCH® 變體, 如作為帶集成式開關和防護功能的直角減速機
應用領域
1.內部物流中的小型快速輸送帶
2.輥道輸送機
3.帶式輸送機
4.碎屑輸送機
5.規格 W10, W20, W30: 適合對噪音敏感的工作環境
6.規格 W37, W47:軸安裝設計，適合食品飲料業中對衛生有要求的場合
